Ultraäänipaksuusmittariparametrianalyysi

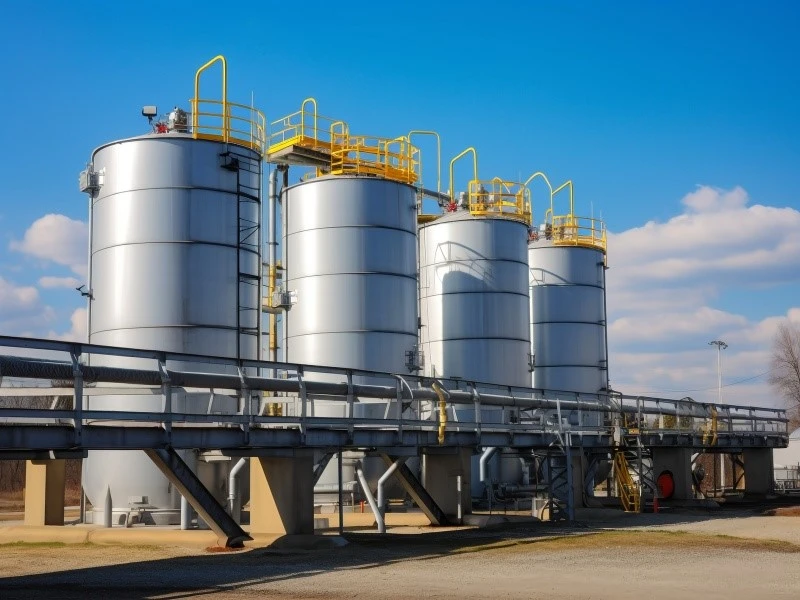

Ultraäänipaksuusmittari on ultraäänipulssin heijastusperiaatteen käyttö materiaalien (kuten metallien, muovien, keramiikan jne.) Paksuuden mittaamiseksi tuhoamattoman testauslaitteen. Tätä tekniikkaa ei käytetä laajasti öljy-, kemikaalien, sähkövoiman, merenkulku-, ilmailu- ja muihin teollisuuksiin, vaan myös autojen valmistukseen, rakennustekniikkaan, tieteelliseen tutkimukseen ja opetukseen sekä moniin muihin sen korvaamattoman arvon näkökohtiin. Ultra -paksuusmittari voi tarjota oikea -aikaista ja tarkkaa tietoa, joka havaitsee paine -asemien seinämän paksuuden, arvioitaessa putkistojen korroosioastetta tai tarkkailemalla rakenteellisten komponenttien materiaalien ikääntymistä.

Ultraäänipaksamittarin käytössä varsinaisen sovelluksen mukaan parametrit ja indikaattorit asetetaan välttämätöntä mittauksen tarkkuuden ja tehokkuuden varmistamiseksi. Ultraäänipaksuusmittariparametrit, koetintaajuus, resoluutio ja päivitysnopeus on epäilemättä sen suorituskykyyn ja tarkkuuteen vaikuttavat keskeiset tekijät. Tässä artikkelissa analysoimme näitä kolme parametria yksityiskohtaisesti auttamaan sinua paremmin ymmärtämään ja käyttämään ultraäänipaksuusmittaria.

Koetintaajuus, ts. Koettimeen merkitty nimellistaajuus, joka viittaa koettimen lähettämien ultraääniaaltojen taajuuteen, liittyy pietsosähköisen kiekon materiaaliin ja paksuuteen. Koettimen taajuuden valinta vaikuttaa suoraan ultraääni tunkeutumiseen ja mittauksen tarkkuuteen. Koettimet, joilla on erilaiset taajuudet, soveltuvat erilaisiin tarkastusskenaarioihin. Yleisesti ottaen mitä suurempi koettimen taajuus, sitä suurempi mittaustarkkuus, mutta sitä heikompi tunkeutuminen; Mitä pienempi taajuus, sitä vahvempi tunkeutuminen, mutta sitä pienempi mittaustarkkuus.

Korkean taajuuden koettimet: Soveltuu pienten, ohuen seinäisten materiaalien tai näytteiden mittaamiseen pienillä kosketuspinnoilla. Esimerkiksi 20 MHz: n viivealue, jolla on pieni halkaisija, pystyy mittaamaan paksuuden muovipullon kaarilla, jolla on pieni kosketuspinta.

Matalataajuuskoettimet: Soveltuu karkeiden pintojen tai paksummien materiaalien mittaamiseen. Esimerkiksi 0. 5MHz -kosketuskoetinta, jonka halkaisija on suurempi ja voimakkaampi tunkeutuminen, pystyy mittaamaan kumin paksuuden.

Resoluutio on tärkeä ultraäänipaksamittarin parametri, joka määrittää mittaustulosten tarkkuuden. Mitä suurempi resoluutio, sitä tarkempi mittaustulokset. Korkearesoluutioinen paksuusmittari voi tarjota tarkempia ja yksityiskohtaisempia tarkastustuloksia ja pystyy kaappaamaan hienovaraisempia paksuusvaihteluita.

Yu Shi Pioneer Ultraäänen paksuusmittarin PM5 Gen2: n resoluutio voi saavuttaa 0. 0001 mm. Tunnissa, joissa vaaditaan suurta tarkkuusmittausta, mittausta varten tulisi valita X.XXXX: n resoluutio.

Päivitysnopeus, joka tunnetaan myös nimellä mittauspäivitysnopeus, on toinen tärkeä ultraääniparametri, joka määrittää mittauksen nopeuden. Suurempi päivitysnopeus tarkoittaa nopeampaa mittausta, joka heijastaa muutoksia mitattavan objektin paksuudessa ajankohtaisemmin, mikä on tärkeää dynaamisille mittauksille tai sovelluksille, jotka vaativat jatkuvaa seurantaa.

SeYushi -ultraäänipaksuusmittari PM5 Gen2Tarjoaa 4Hz: n, 8 Hz: n ja 16Hz: n valittavissa olevien mittauspäivitysnopeuden, jolloin käyttäjä voi valita asianmukaisen päivitysnopeuden todellisten tarpeiden mukaisesti. Kun nopea pyyhkäisy vaaditaan, voidaan valita korkeampi päivitysnopeus mittaustehokkuuden parantamiseksi.

Yhteenvetona voidaan todeta, että resoluutio, koetintaajuus ja päivitysnopeus ovat ultraääniparametrit, ja they määrää mittarin suorituskyvyn ja sovellettavuuden. Koettimen taajuus vaikuttaa tunkeutumiskykyyn ja resoluutioon, resoluutio vaikuttaa mittauksen tarkkuuteen ja päivitysnopeus vaikuttaa reaaliaikaiseen mittaukseen. Kun käytät ultraäänipaksamittaria, näitä parametreja on otettava huomioon sovelluksen erityistarpeiden mukaisesti.
